Mini LED 熱熔膠膜生產工藝介紹

2022-01-19 10:20:30

次

今天給大家介紹一下Mini LED 熱熔膠膜膜生產(chan) 工藝。隨著人們(men) 對於(yu) 高品質顯示的完美追求，MINI LED背光設計的液晶電視麵板，憑借著高對比度、高亮度、高可靠性及異型和曲麵等技術優(you) 勢，獨領風騷的價(jia) 格優(you) 勢和高特性的顯示優(you) 勢，迎來了麵板行業(ye) 的新一輪技術革新。匯祺電子通過將第二代新型熒光粉和紫外光固化樹脂熒光膠膜相結合的方式，全新推出國內(nei) 首創的MINI熱熔膠膜膜，顯著提高了背光膜的耐高溫高濕特性，為(wei) 消費者帶來了新一輪的視覺盛宴和觀感體(ti) 驗。

（一）MINI 熱熔膠膜膜的結構、工藝流程和製備方案、性能對比

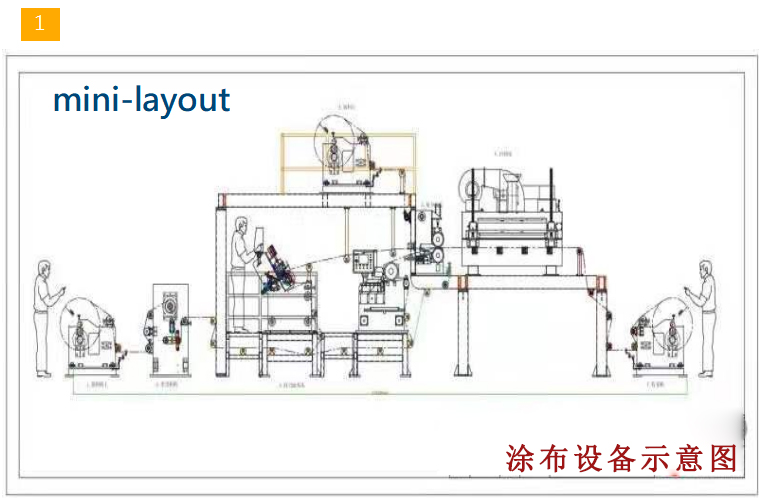

Mini熱熔膠膜製程示意圖

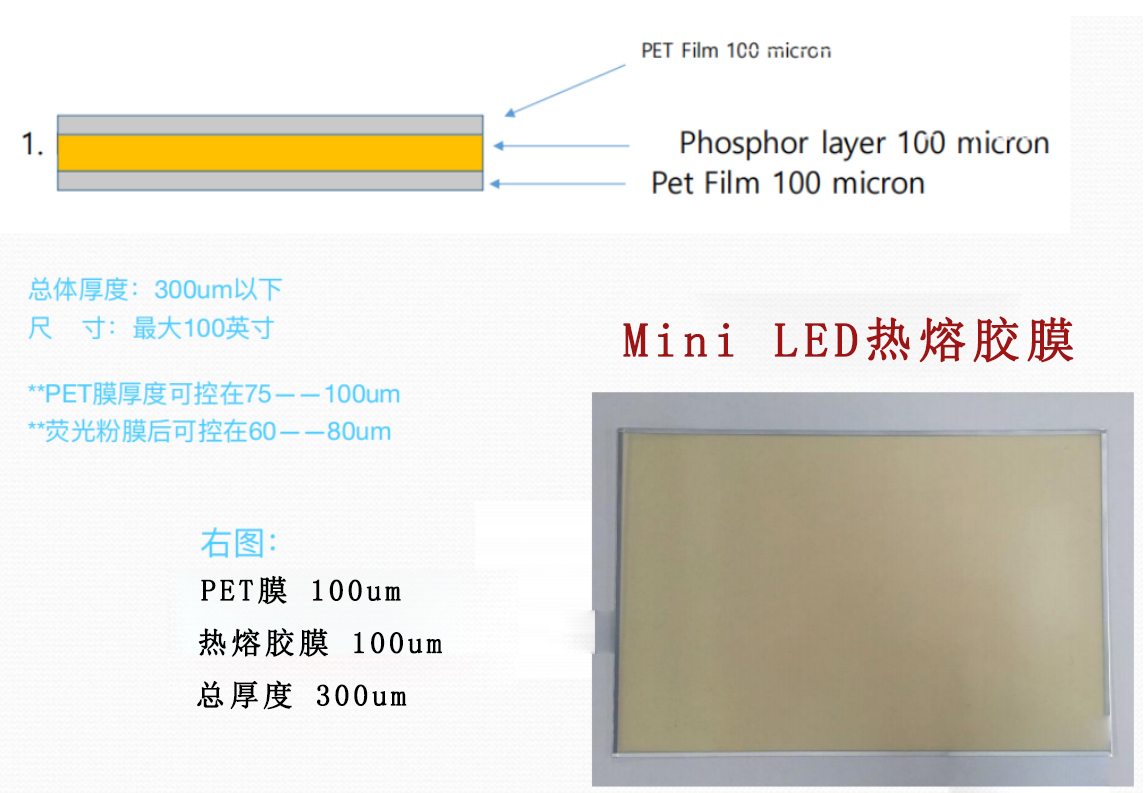

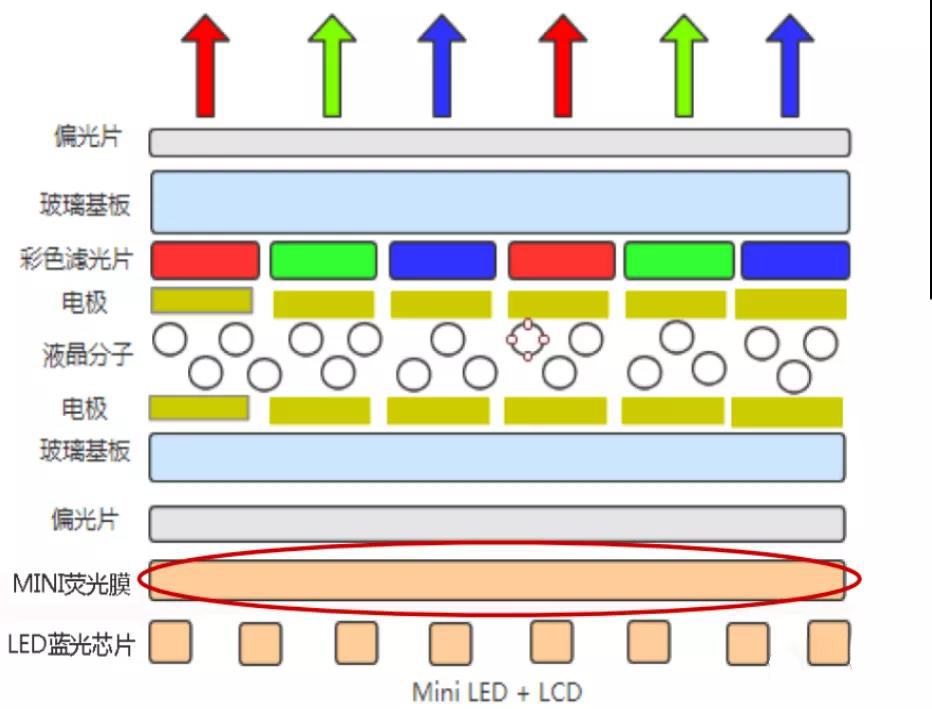

Mini LED熱熔膠膜結構

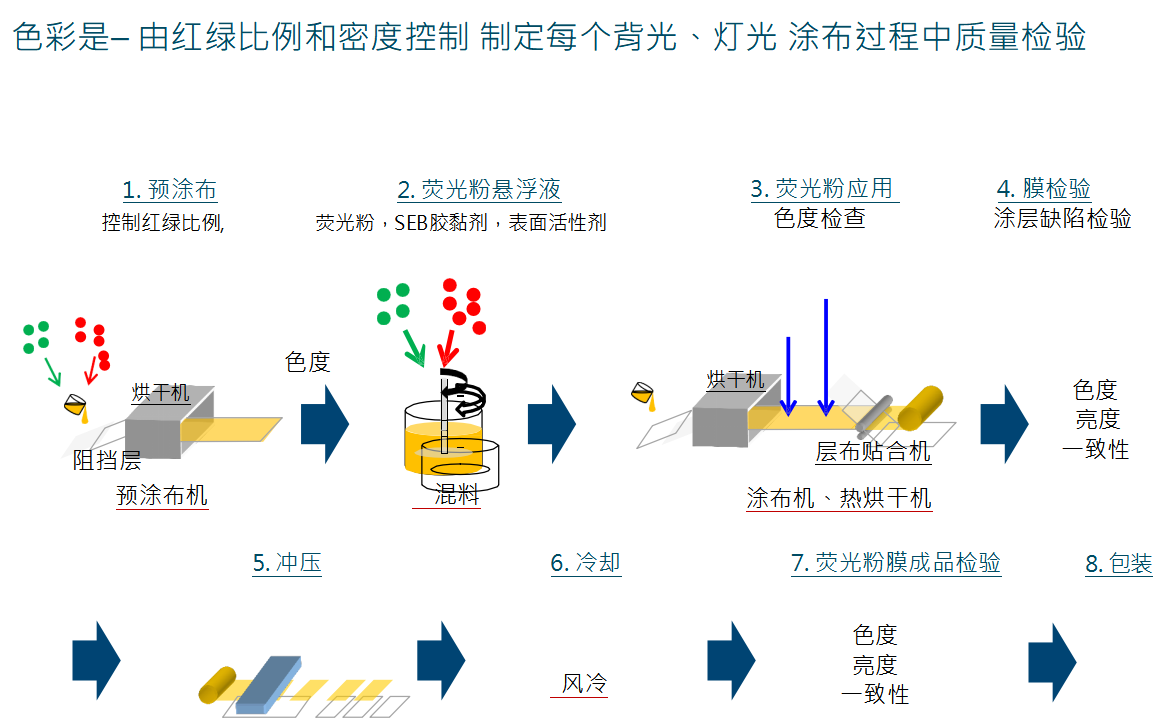

Mini熱熔膠膜工藝流程

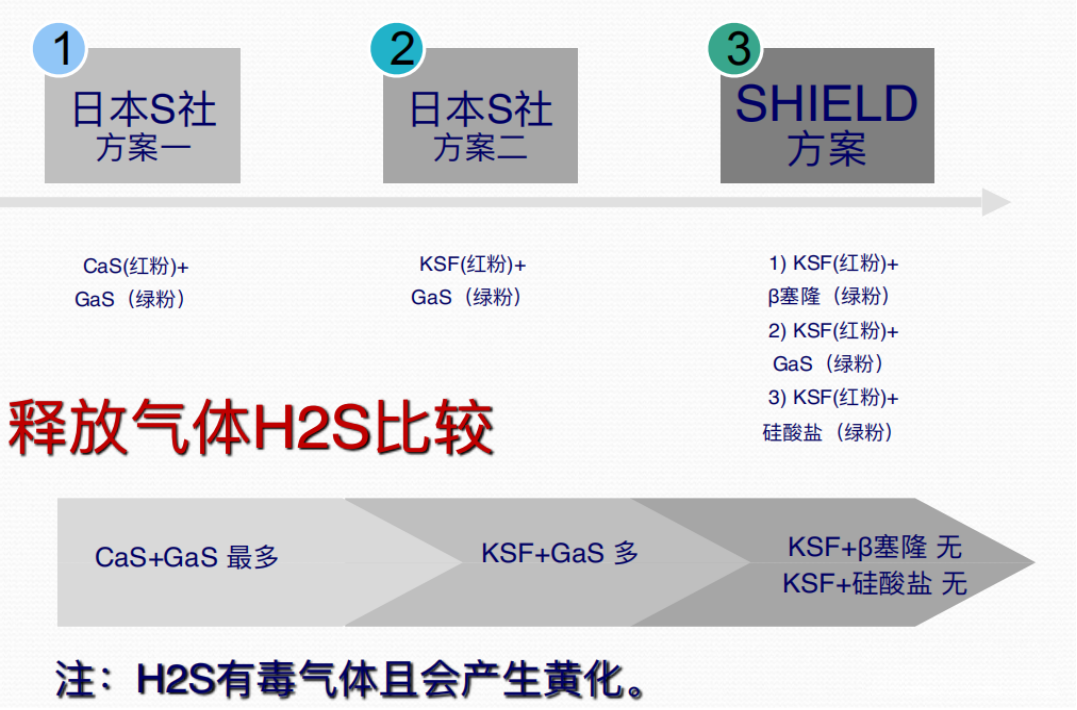

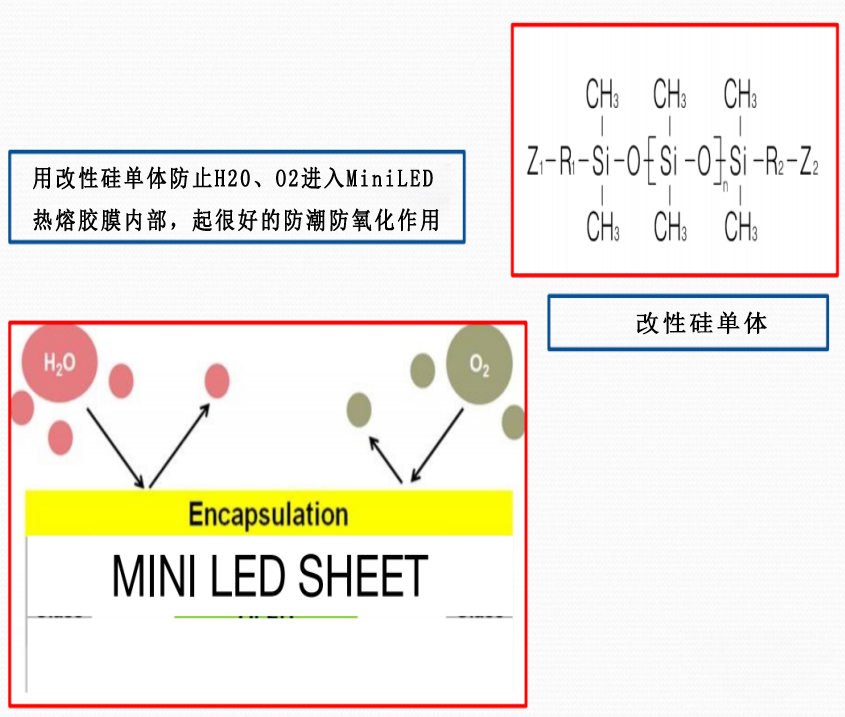

Mini LED與(yu) OD LED 性能對比

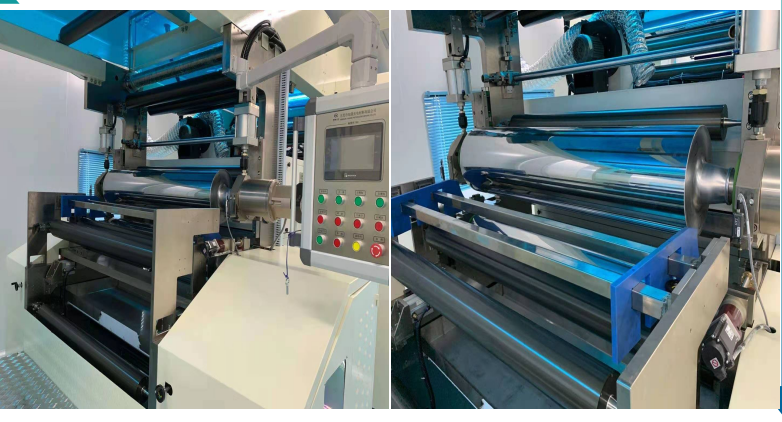

（二）MINI 熱熔膠膜設備


（三）MINI 熱熔膠膜工藝流程


（四）匯祺 MINI 熱熔膠膜參數表

特性表 Characteristic table
係列/SERIES	HQ-M		單位	測試標準Test standard
厚度 Thickness	0.2~0.25		mm	HUIQI METHOD
密度（交聯後） Density (after crosslinking)	0.85±0.2		g/cm3	ASTMD792
拉伸強度 Tensile Strength	≥16		Mpa	GB/T13022-91
斷裂伸長率 Elongation at Break	≥500		%	GB/T13022-91
透光率（380~1100nm） Transmittance (380-1100 nm)	≥91		%	GB/T2410-2008
交聯度（150℃，20min） Crosslinking Degree(150℃, 20min)	≥50		Gel%	ASTM D2765
收縮率 Shrikage	MD	≤7	%	ASTM D1204
收縮率 Shrikage	TD	≤5	%	ASTM D1204
體(ti) 積電阻率 Volumetric Resistance	≥1*10¹⁵		Ω.cm	ASTMD257
耐紫外老化性能 Ultraviolet & Aging Resistance	≤3.0		△YI	GB/T 29848-2018
耐濕熱老化性能 Wet-heat aging resistance	≤3.0		△YI	GB/T 29848-2018
